1:4 Balun Projesi

Uzun zamandır aklımda olan 1:4 balun yapımını sonunda hayata geçirme fırsatı buldum. Özellikle sahada yaptığım POTA ve WWFF aktivitelerinde daha verimli çalışmak için kendi balunumu üretmek istiyordum. Bu yazıda, kullandığım malzemelerden başlayarak yapımın tüm aşamalarını adım adım paylaşacağım.

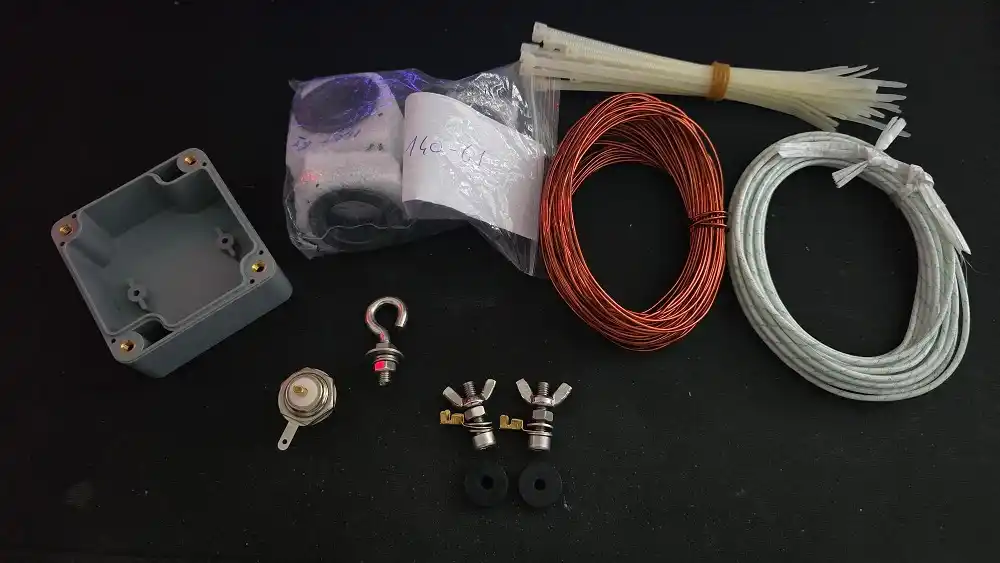

Kullandığım malzemeleri özellikle dayanıklılık ve sahada sorunsuz kullanım odaklı seçtim. Altınkaya marka kutu içerisine yerleştirdiğim 140-61 toroid üzerine, 1.2 mm bakır tel ile sarım yaptım. Yalıtım için cam elyaf makaron, bağlantı noktalarında ise paslanmaz civata ve somunlar tercih ettim. 140-61 toroid seçmemin en önemli sebebi, yüksek ısı toleransına sahip olmasıdır. Bu sayede 100W güç seviyelerinde ısınma problemi yaşamadan, güvenle kullanabileceğim bir balun elde etmiş oldum.

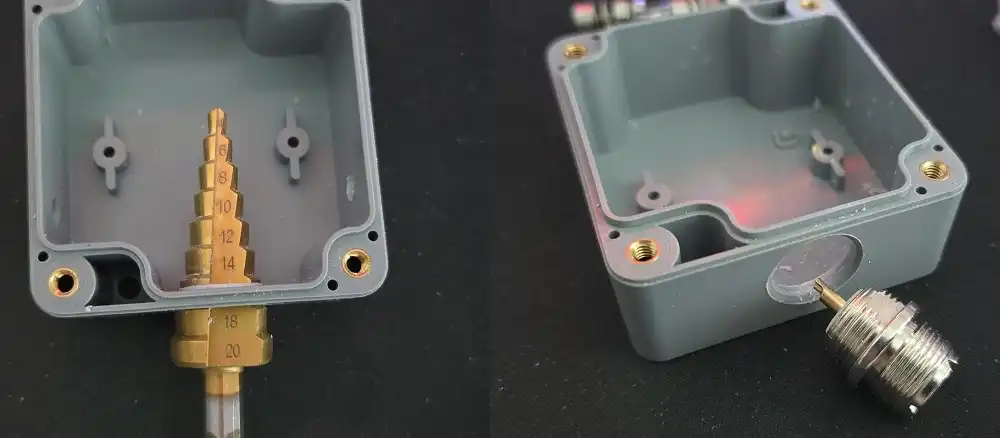

Kutu üzerinde UHF şase konnektör için gerekli deliği kademeli matkap ile açtım. Genellikle kare tip şase konnektör tercih edilse de kullandığım kutunun boyutu küçük olduğu için bu tip konnektör sığmadı. Bu nedenle yuvarlak tip şase konnektör kullandım ve herhangi bir sorunla karşılaşmadım. İsteğe bağlı olarak, sıvı yalıtımı ve ekstra koruma sağlamak için bağlantı noktalarına bir miktar silikon (dyson) uygulanabilir.

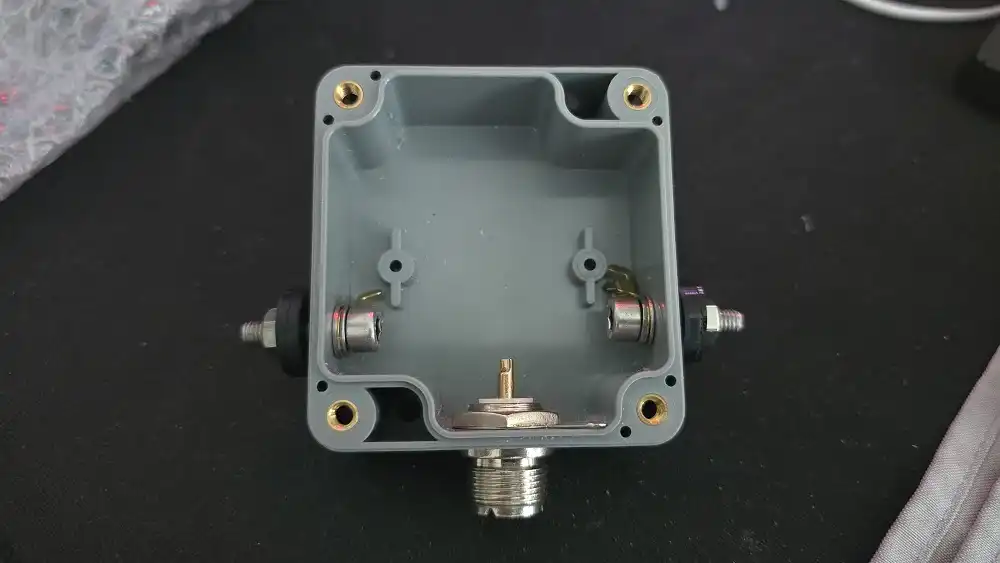

Bağlantı noktalarında paslanmaz metrik vida ve somunlar kullandım. Sızdırmazlığı artırmak için ise araya musluk contası ekledim. Vida tercihini alyan başlıdan yana yaparak hem daha sağlam bir sıkma elde ettim hem de montaj sırasında daha rahat çalışabildim.

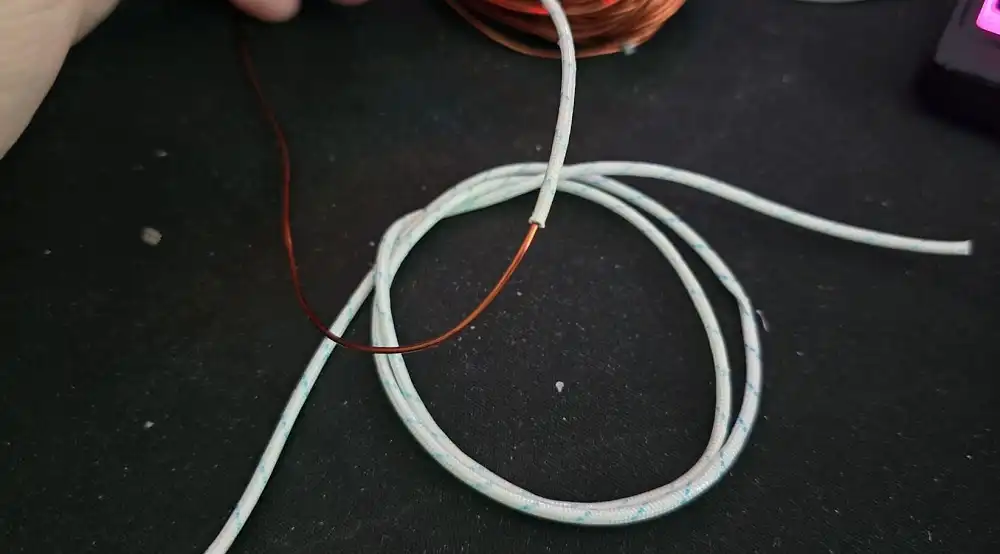

Bakır tellerin üzerine cam elyaf makaronları geçirerek yalıtımı sağladım. Özellikle toroid üzerinde hem ısıya dayanıklılığı hem de sağlam yapısı sayesinde oldukça güvenilir ve kullanışlıdır.

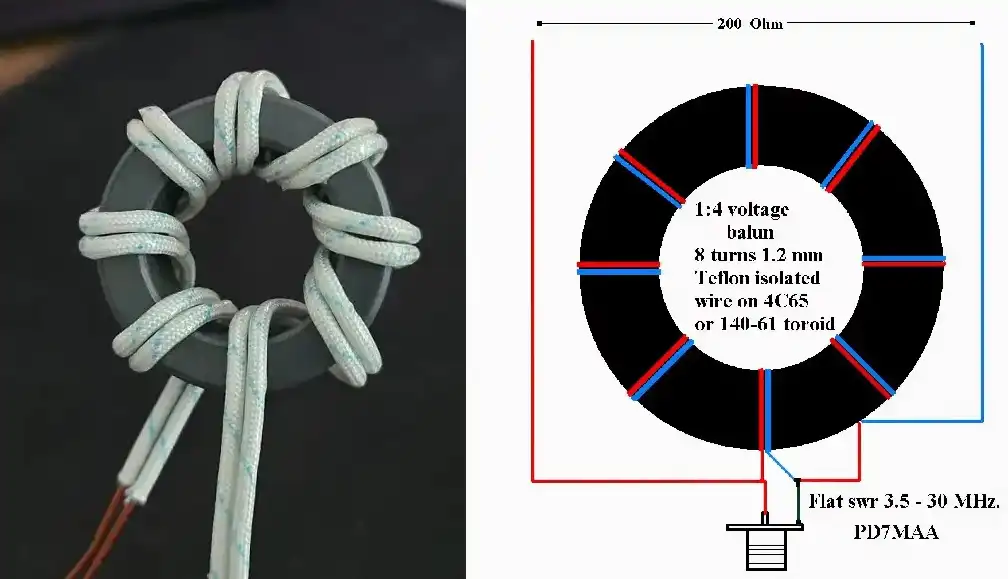

Projede 8 tur sarım öneriliyordu, ben de toroidi bu şekilde 8 tur olacak şekilde sardım. Yukarıda proje görseli belirtilmiştir. PD7MAA’ya teşekkür ederiz.

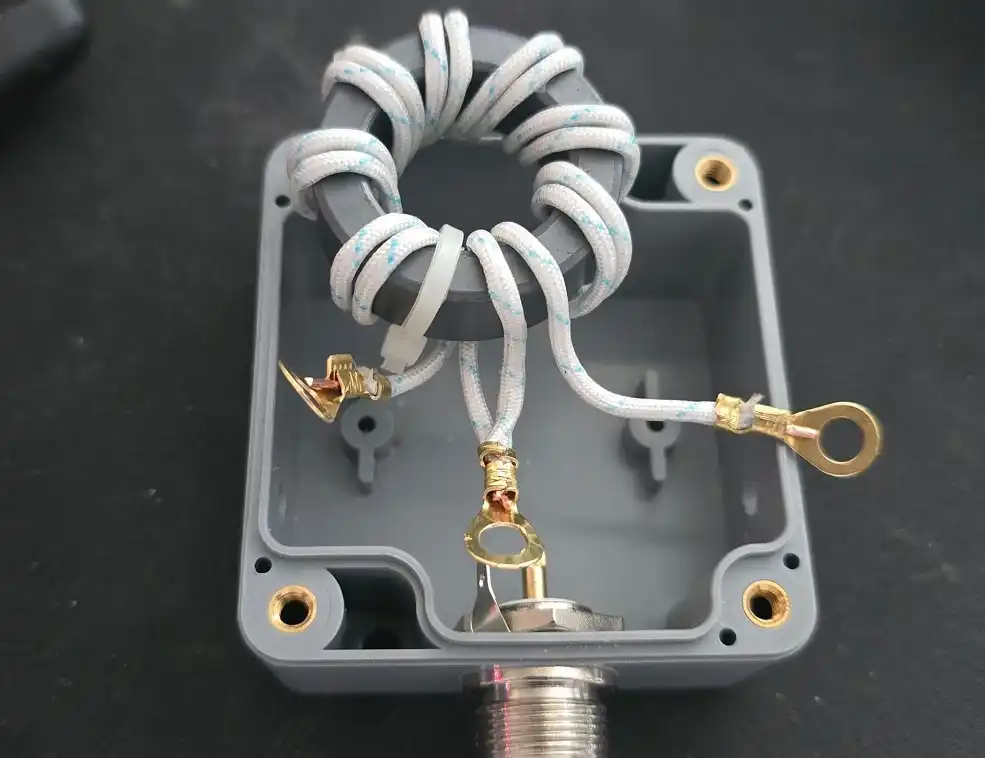

Sarımı tamamladıktan sonra kutulama aşamasına geçmeden önce bakır tel uçlarını güzelce kazıyıp lehime hazır hale getirdim. Ardından kablo pabuçlarını takarak lehimleme işlemini gerçekleştirdim. Lehimler tamamlandıktan sonra da montaj aşamasına geçtim.

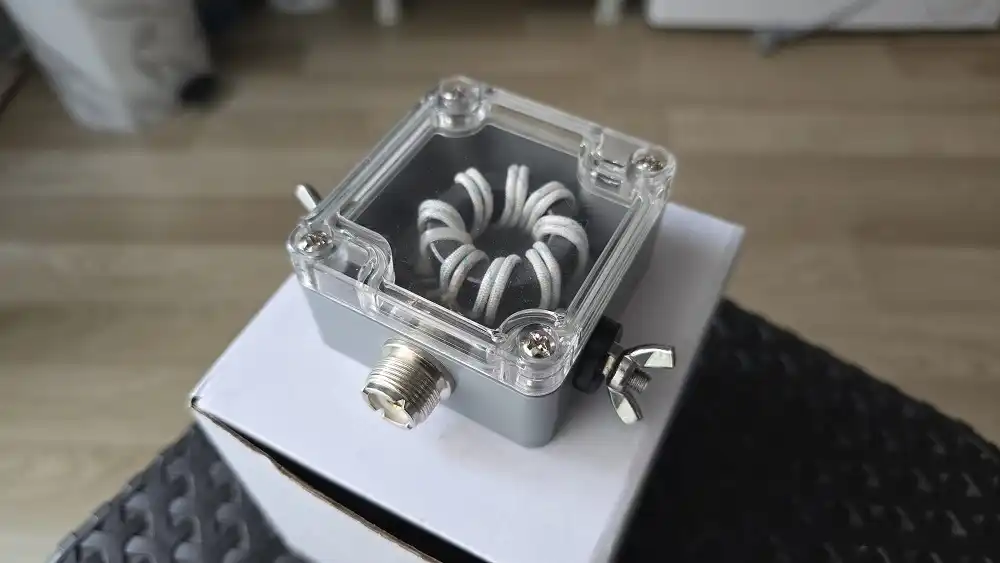

Şeffaf kapaklı kutu sayesinde hem görsel olarak hoş hem de işlevsel açıdan başarılı bir 1:4 balun ortaya çıktı. İç yapının görünür olması da ayrı bir keyif kattı diyebilirim. Bu balunu, yapmayı planladığım deltaloop anten ile birlikte sahada kullanacağım.
